散热改良+电路升级 400W电源悍将评测
1/14

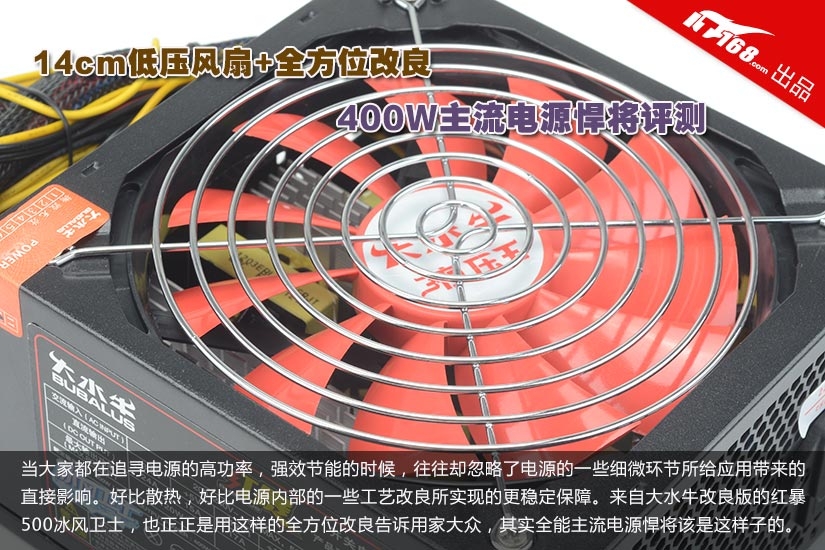

当大家都在追寻电源的高功率，强效节能的时候，往往却忽略了电源的一些细微环节所给应用带来的直接影响。好比散热，好比电源内部的一些工艺改良所实现的更稳定保障。来自大水牛改良版的红暴500冰风卫士，也正正是用这样的全方位改良告诉用家大众，其实全能主流电源悍将该是这样子的。
2/14

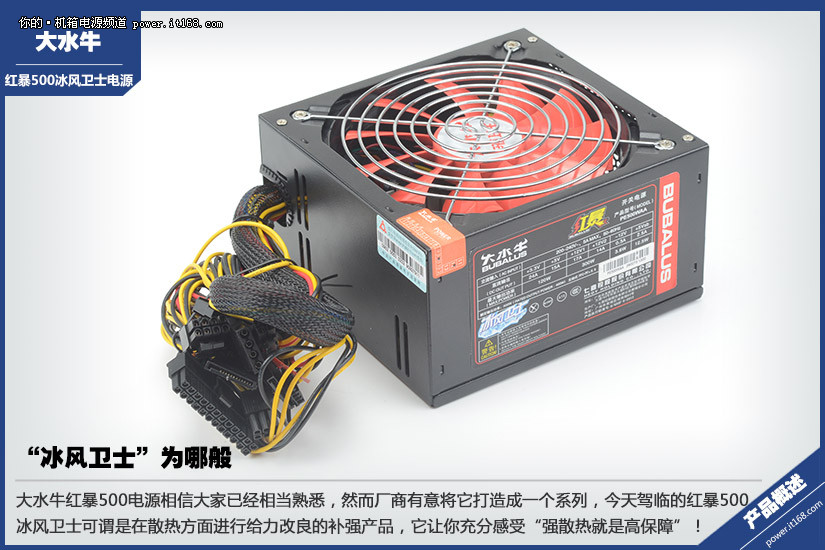

大水牛红暴500电源相信大家已经相当熟悉，然而厂商有意将它打造成一个系列，今天驾临的红暴500冰风卫士可谓是在散热方面进行给力改良的补强产品，它让你充分感受“强散热就是高保障”！
3/14

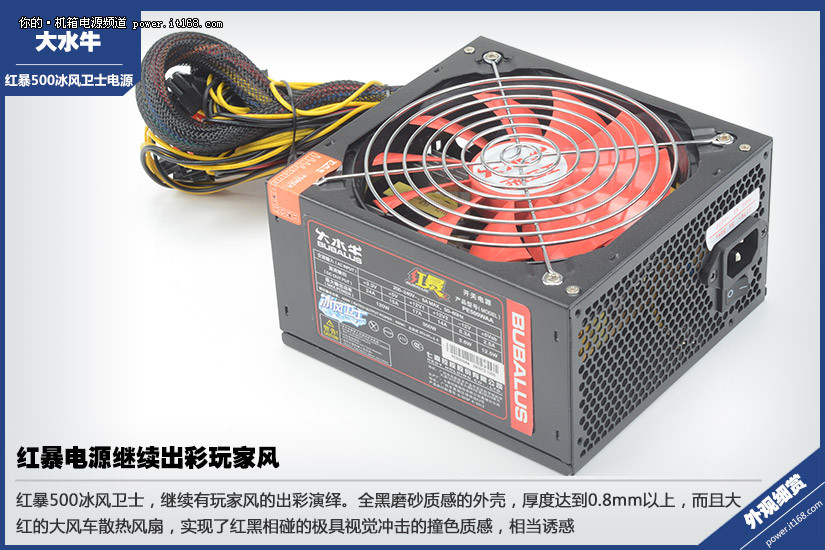

红暴500冰风卫士，继续有玩家风的出彩演绎。全黑磨砂质感的外壳，厚度达到0.8mm以上，而且大红的大风车散热风扇，实现了红黑相碰的极具视觉冲击的撞色质感，相当诱惑
4/14

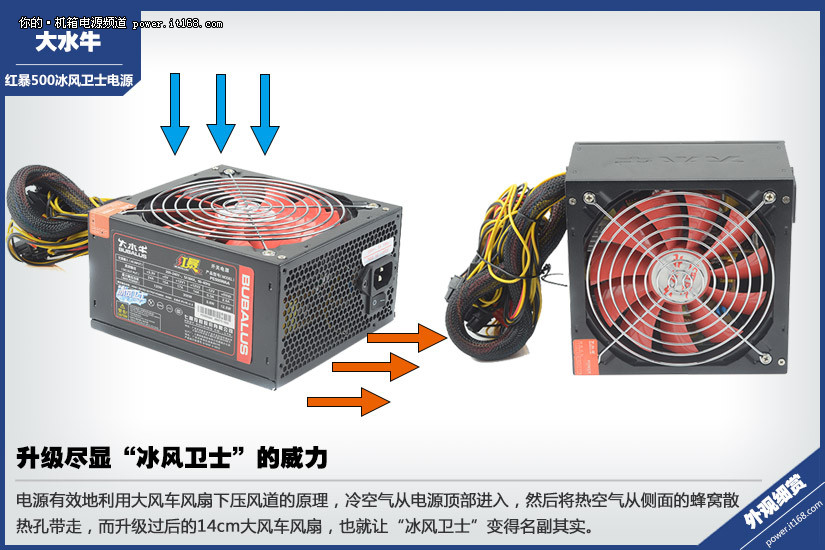

电源有效地利用大风车风扇下压风道的原理，冷空气从电源顶部进入，然后将热空气从侧面的蜂窝散热孔带走，而升级过后的14cm大风车风扇，也就让“冰风卫士”变得名副其实。
5/14

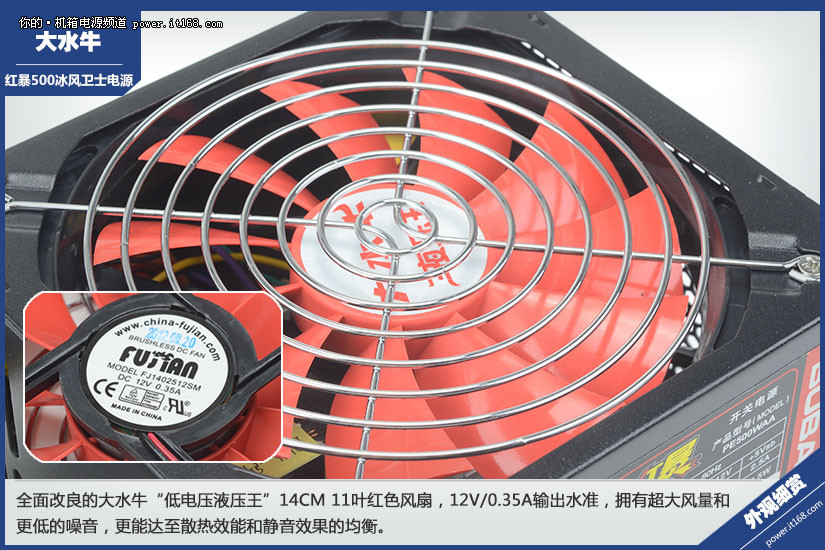

全面改良的大水牛“低电压液压王”14CM 11叶红色风扇，12V/0.35A输出水准，拥有超大风量和更低的噪音，更能达至散热效能和静音效果的均衡。
6/14

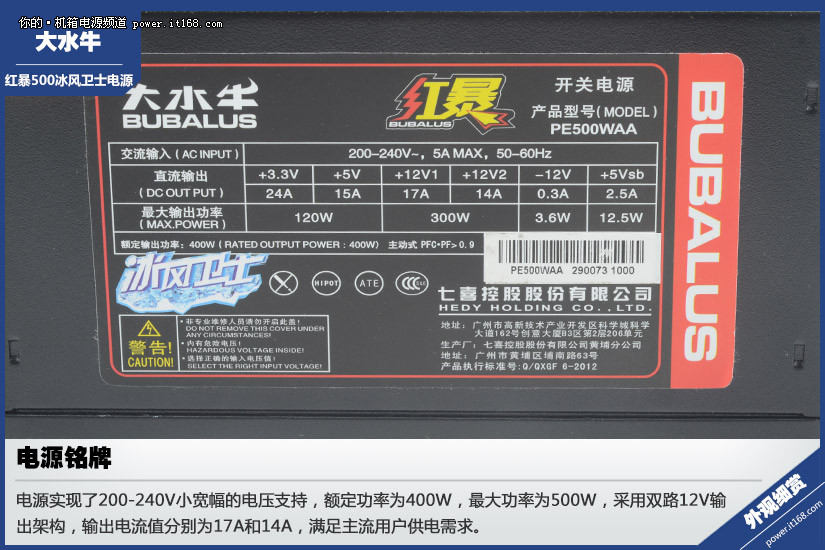

电源实现了200-240V小宽幅的电压支持，额定功率为400W，最大功率为500W，采用双路12V输出架构，输出电流值分别为17A和14A，满足主流用户供电需求。
7/14

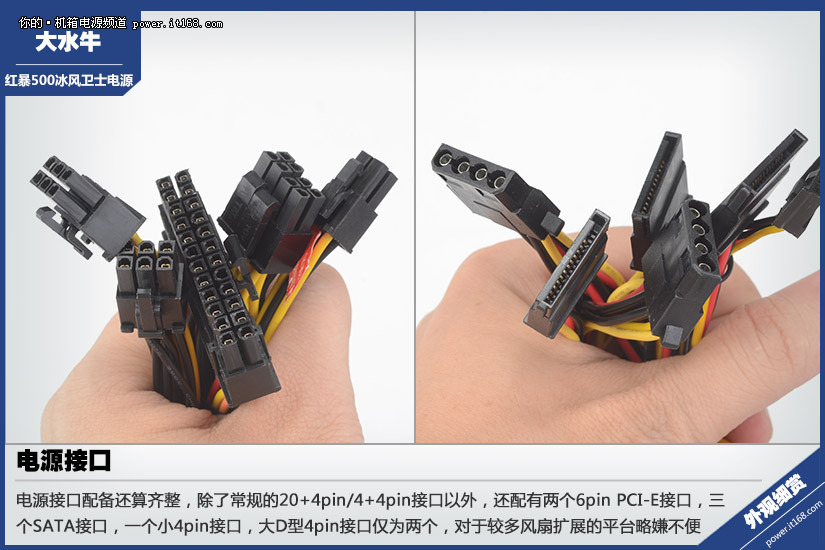

电源接口配备还算齐整，除了常规的20+4pin/4+4pin接口以外，还配有两个6pin PCI-E接口，三个SATA接口，一个小4pin接口，大D型4pin接口仅为两个，对于较多风扇扩展的平台略嫌不便
8/14

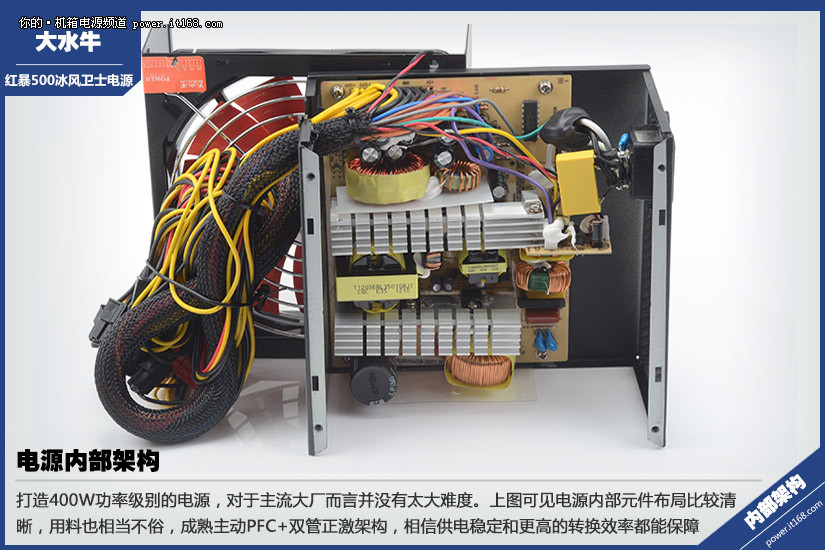

打造400W功率级别的电源，对于主流大厂而言并没有太大难度。上图可见电源内部元件布局比较清晰，用料也相当不俗，成熟主动PFC+双管正激架构，相信供电稳定和更高的转换效率都能保障
9/14

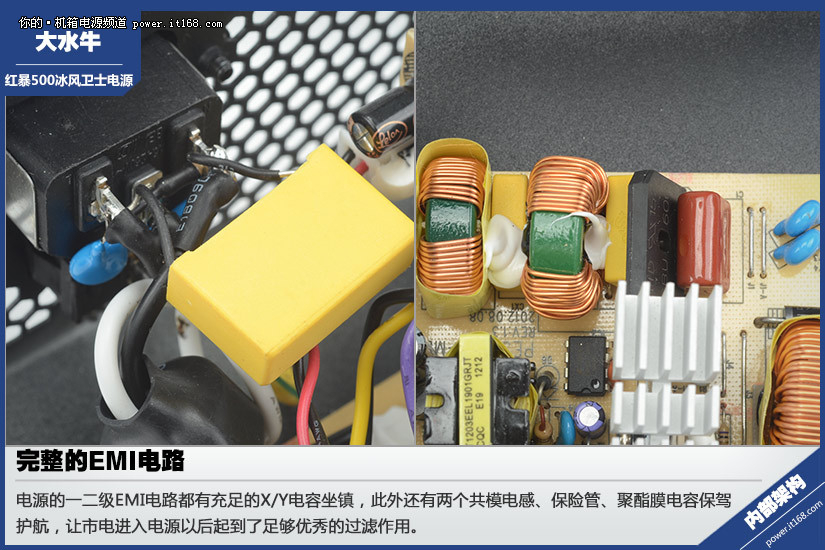

电源的一二级EMI电路都有充足的X/Y电容坐镇，此外还有两个共模电感、保险管、聚酯膜电容保驾护航，让市电进入电源以后起到了足够优秀的过滤作用。
10/14

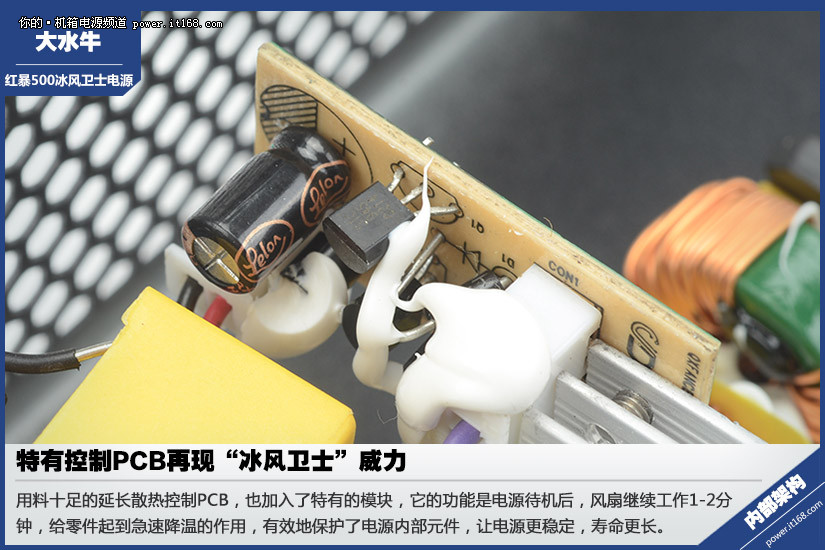

用料十足的延长散热控制PCB，也加入了特有的模块，它的功能是电源待机后，风扇继续工作1-2分钟，给零件起到急速降温的作用，有效地保护了电源内部元件，让电源更稳定，寿命更长。
11/14

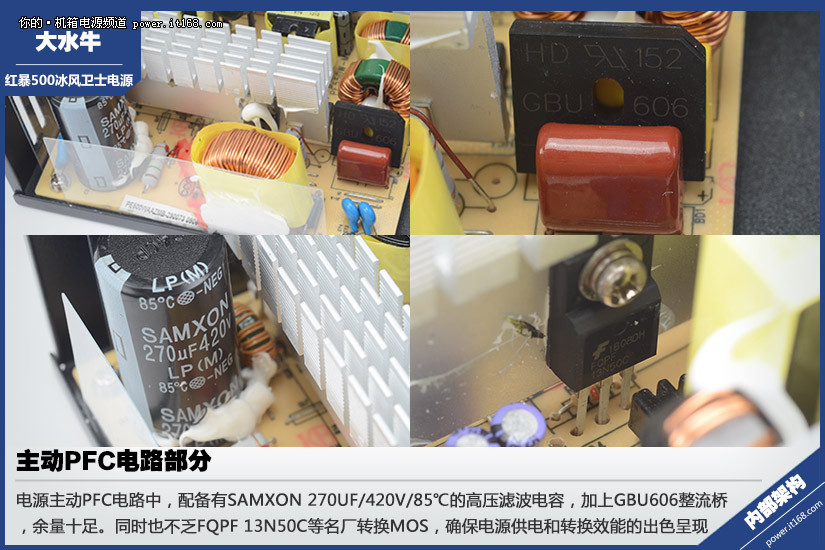

电源主动PFC电路中，配备有SAMXON 270UF/420V/85℃的高压滤波电容，加上GBU606整流桥，余量十足。同时也不乏FQPF 13N50C等名厂转换MOS，确保电源供电和转换效能的出色呈现
12/14

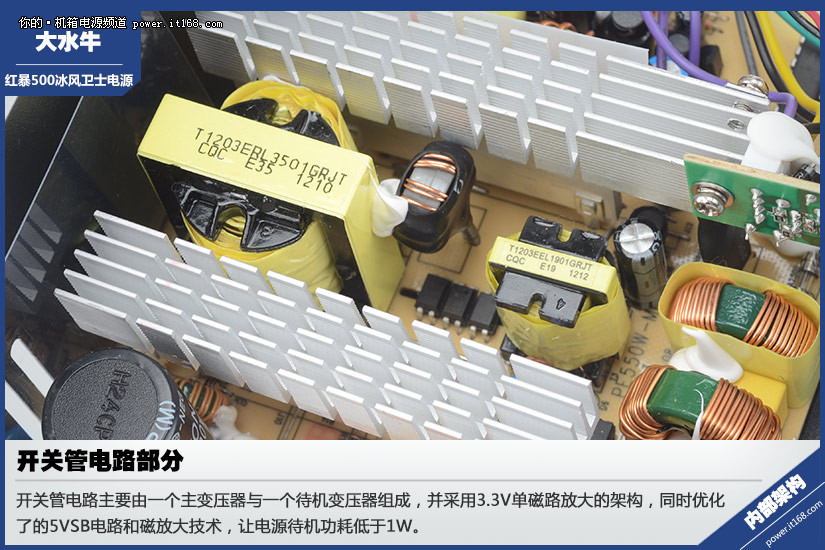

开关管电路主要由一个主变压器与一个待机变压器组成，并采用3.3V单磁路放大的架构，同时优化了的5VSB电路和磁放大技术，让电源待机功耗低于1W。
13/14

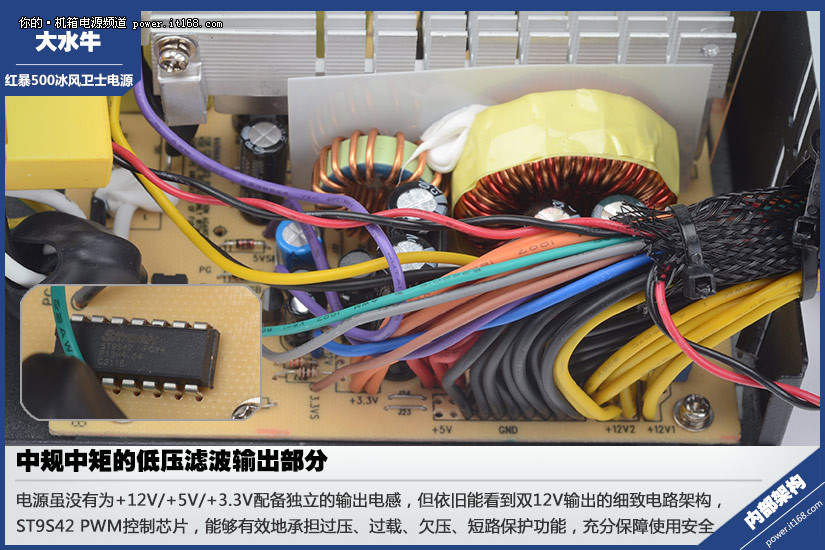

电源虽没有为+12V/+5V/+3.3V配备独立的输出电感，但依旧能看到双12V输出的细致电路架构，ST9S42 PWM控制芯片，能够有效地承担过压、过载、欠压、短路保护功能，充分保障使用安全
14/14

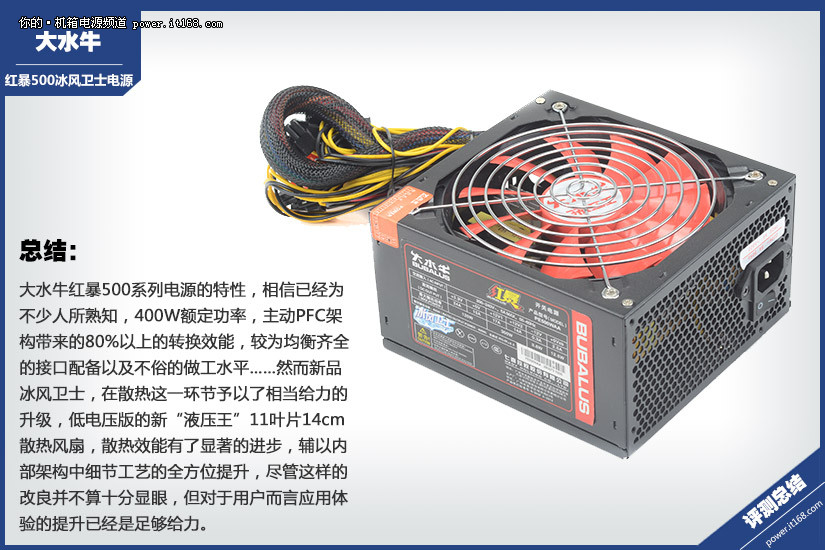

大水牛红暴500系列电源的特性，相信已经为不少人所熟知，400W额定功率，主动PFC架构带来的80%以上的转换效能，较为均衡齐全的接口配备以及不俗的做工水平……然而新品冰风卫士，在散热这一环节予以了相当给力的升级，低电压版的新“液压王”11叶片14cm散热风扇，散热效能有了显著的进步，辅以内部架构中细节工艺的全方位提升，尽管这样的改良并不算十分显眼，但对于用户而言应用体验的提升已经是足够给力。
