网吧非常好的选择 百盛绿盾450电源拆解评测
PFC与低压滤波电路

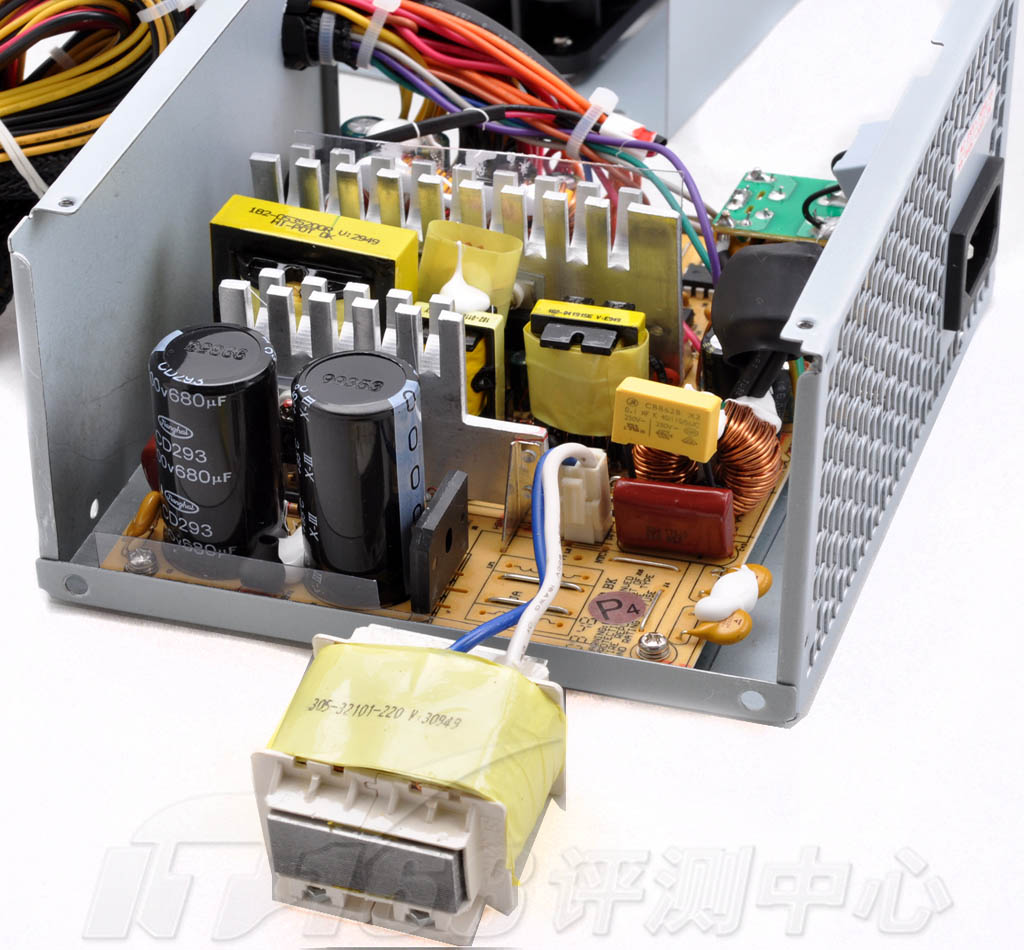

被动PFC设计
尽管百盛绿盾450只是采用了入门级电源惯用的被动PFC设计，但是被动PFC设计在成本方面更有优势，产品的性价比更出众。

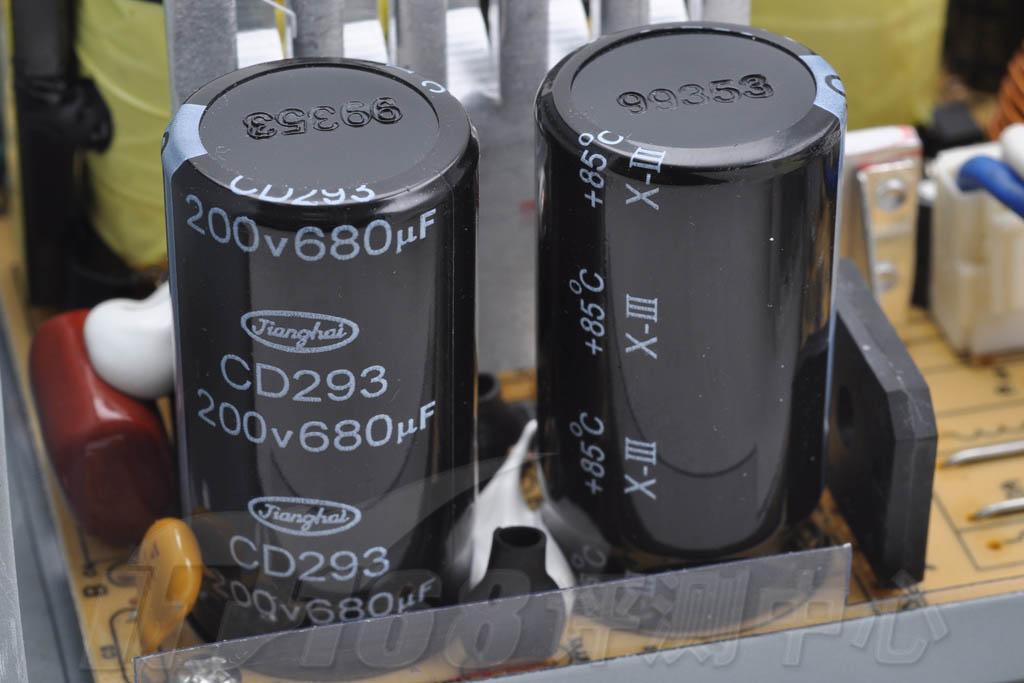

两颗680uF 200V高压滤波电容
百盛绿盾450电源的高压滤波电路采用了两颗江海牌680uF 200V电容，从电容容量来看，已经达到350W级电源标准，看来百盛对这款电源的设计有颇大余量。

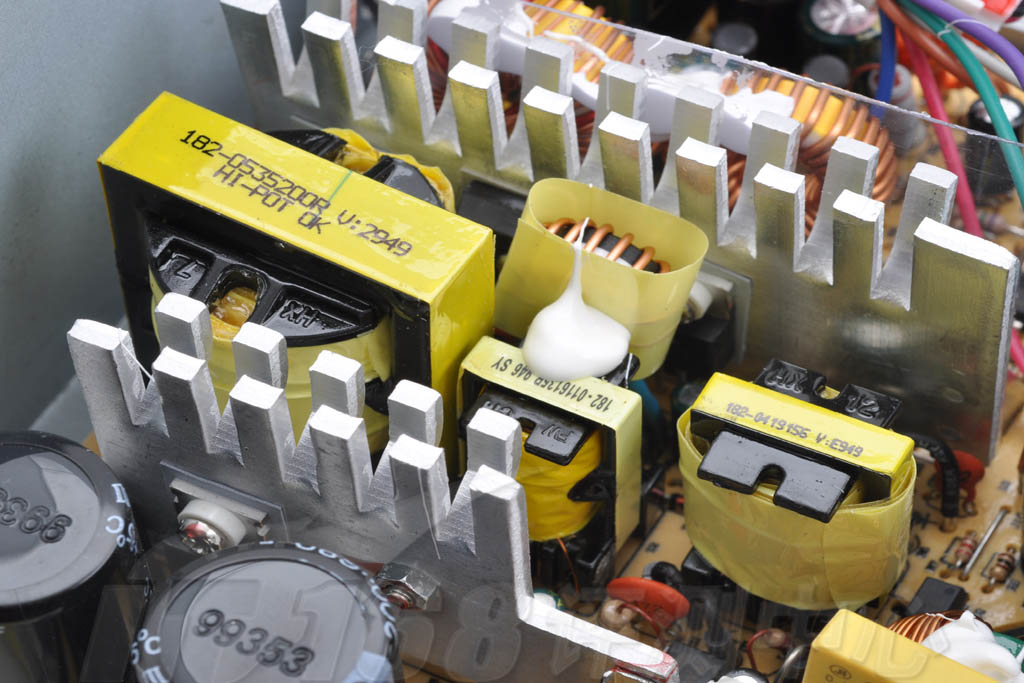

变压器电路
高频脉冲直流电通过三桥式开关变压器降压后，变成低频脉冲直流电，这一电流的高低压转换过程，在绿盾450的开关变压电路上设计匹配恰当，而且有两段开叉式厚大的散热片错落其中，确保了开关管在电源工作过程中的散热要求。

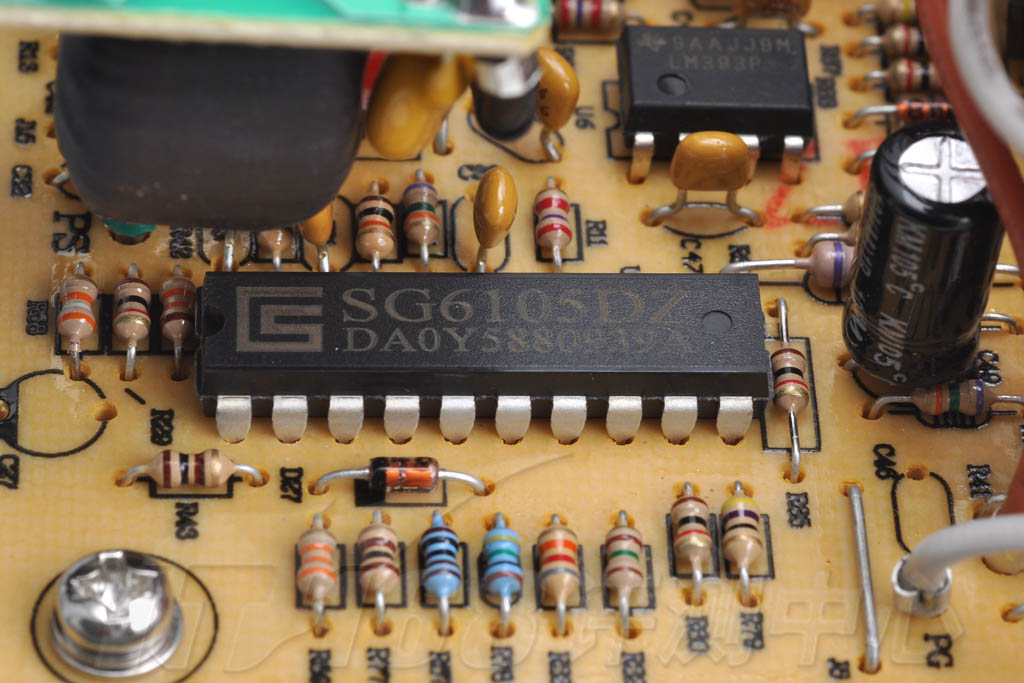

SG6105DZ
百盛绿盾450采用了SG6105DZ保护电路控制芯片，产品所具备的防雷击、过流、过压、过载、欠压以及输出电路等保护功能完全靠这颗芯片实现。
低压滤波电路
