电源内部电路做工用料分析1
电源的一级EMI电路相对完整，X和Y电容布局和分工相对明确，电路PCB板上焊点清晰，能够起到较好的市电过滤作用。而EMI电路上的保险管，能够起到很好的电路保护作用，能够有效地防止不稳定的市电输入，对电源内部乃至平台的冲击。

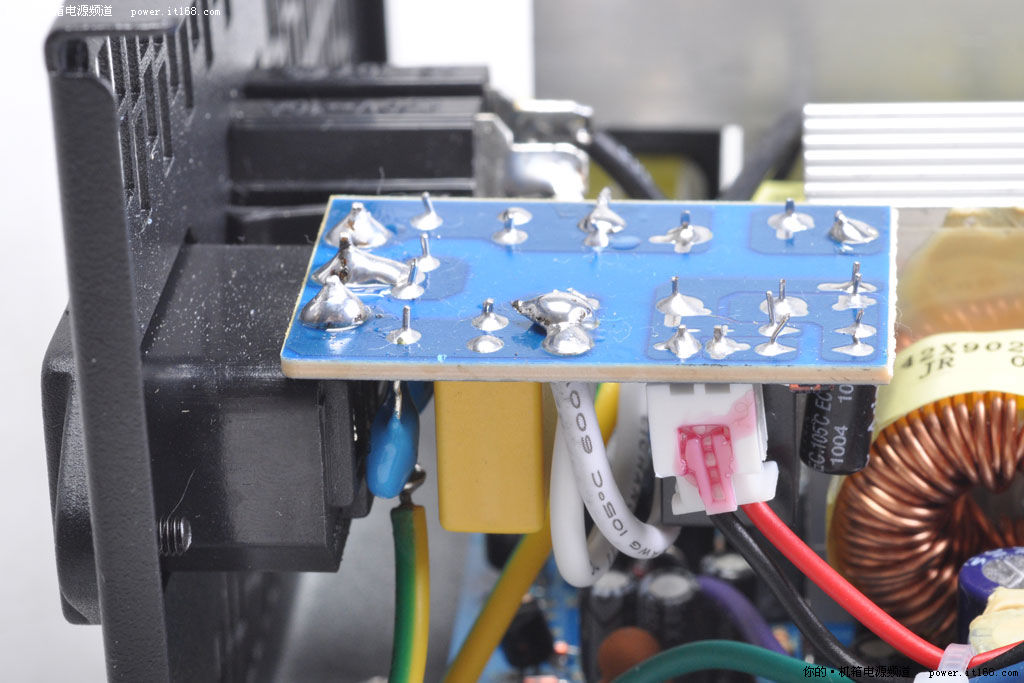

电源一级EMI电路

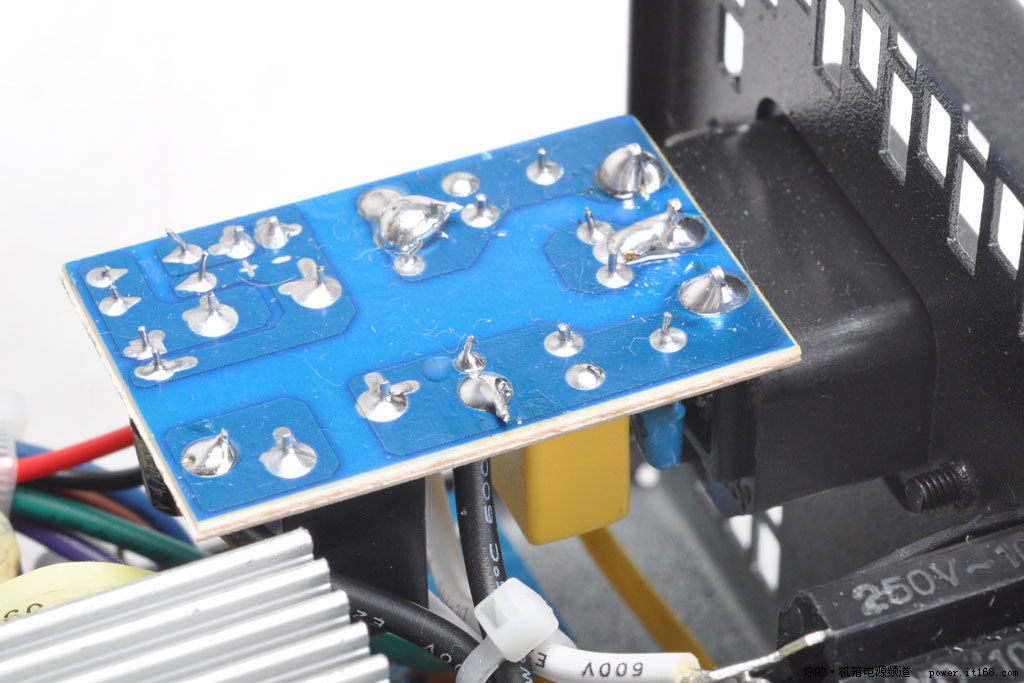

电源一级EMI电路

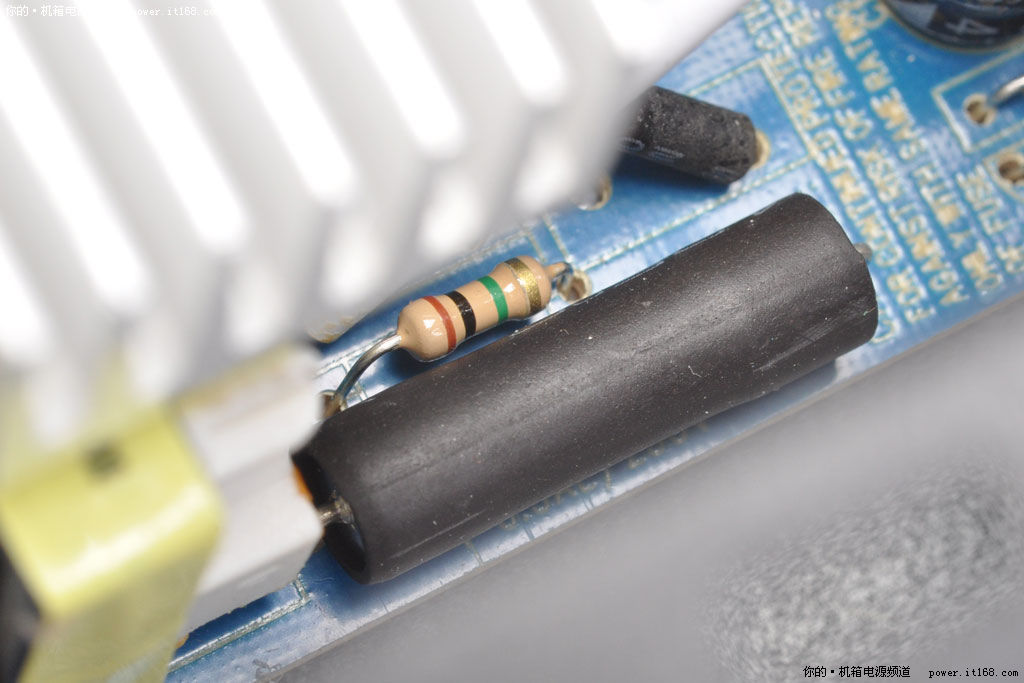

EMI电路保险管
有了完整的一级EMI电路作为保障，电源的二级EMI电路则变得相对简单，它仅由数颗蓝色的Y电容以及若干电子元件组成，考虑到二级EMI电路的作用，以及电源的总体定位，我们当然不可能按照那些优异的电源用料标准来衡量。

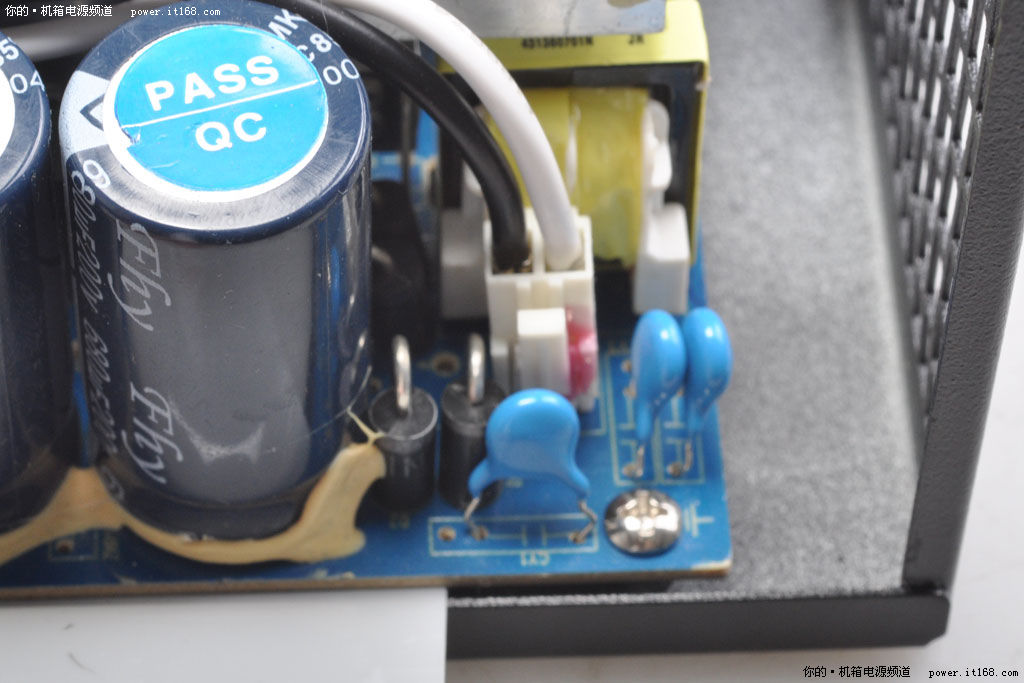

电源二级EMI电路
这款顺达的秋霸530电源，采用了真被动PFC架构，高压滤波部分由两颗硕大的FHY系电容负责，其参数为680UF/200V/85℃，发热量较大的元件部分还覆盖有开放式的散热片，增大与空气接触面方便带走热量。

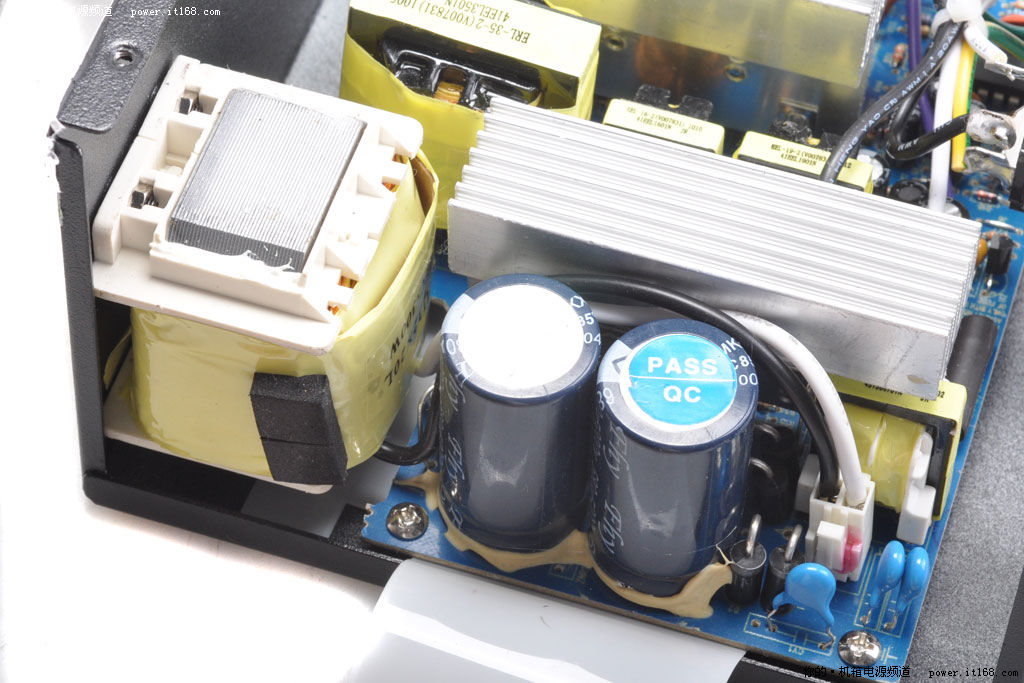

真被动PFC电路

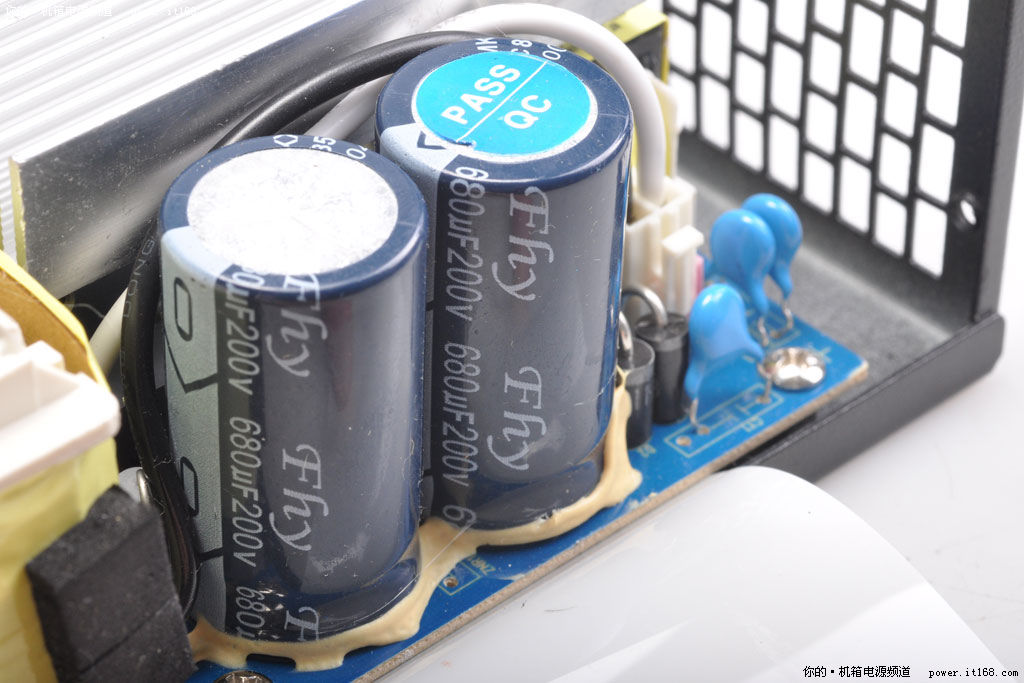

PFC电路高压滤波电容
